在科技飞速发展的今天，LED的显示屏在我们的日常生活中随处可见，但主要用于商业和媒体广告投放，大型发布会、体育赛事、文化娱乐活动等，如平昌冬奥会闭幕式“北京八分钟”的冰屏等都是LED显示屏的类型。
LED显示屏是一块块单元模板组成的，而一块块单元模板是由一颗颗LED灯珠组成的。

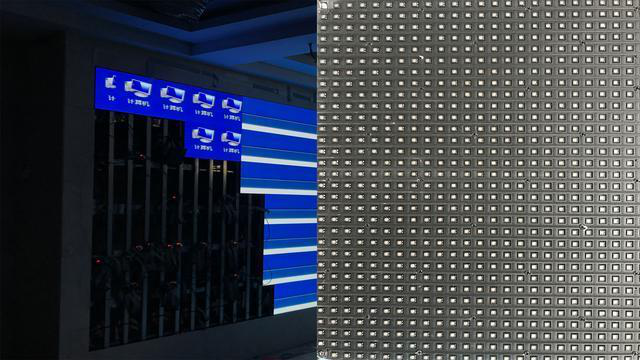

室内LED显示屏安装和单元模板
现在厂家生产的LED显示屏基本都是贴片灯，每颗LED红、绿、蓝颜色的发光二极管都被封装在一个灯座上，尺寸大小不一，亮度也不一样，每颗灯珠三原色为一个像素(px)。三个颜色全亮为白色，红+绿为黄色，红+蓝为紫色，绿+蓝为青色，详见三原色图。

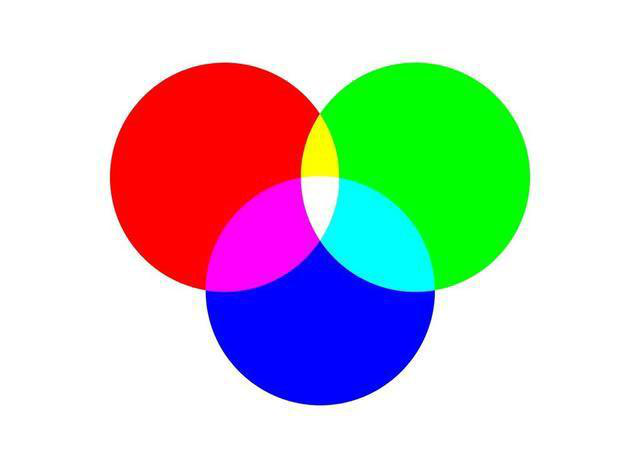

三原色
成千上万个LED灯珠亮出指定的颜色组成一帧画面，然后一帧一帧的变化就成了我们肉眼看到的动画。那每一颗灯珠怎么知道每种红绿蓝颜色亮多少，这部分原理就比较复杂，先要了解LED屏的扫描方式，LED屏扫描方式分静态扫描和动态扫描，但动态又有2扫、4扫、8扫、16扫等。先说静态扫描吧，这个比较好理解，静态扫描就是每颗LED灯的每种颜色直接对应每张单元模板上的驱动IC上，每块驱动IC只能接16颗LED灯珠上的红色（每块驱动IC只有16个脚是输出给灯珠的红色），如果这样计算就等于16颗LED灯每种颜色都要亮至少要三块驱动IC。这样生产成本非常高，但这样显示效果好（现在很少有厂家生产这种驱动方式的LED显示屏了）。
动态扫描虽然复杂，但一理通，百理明。静态扫描是一块驱动IC的脚只控制一颗LED灯珠的一种颜色，那2扫就是一块驱动IC的一个脚只控制2颗灯珠的一种颜色，那4扫就是一块驱动IC的一个脚只控制4颗灯珠的一种颜色，那8扫就是一块驱动IC的一个脚只控制8颗灯珠的一种颜色，以此类推。
拿8扫为例（比较常见），那8扫就是一块驱动IC的一个脚只控制8颗灯珠的一种颜色，那怎么实现8颗灯每种颜色亮暗的，这就要用到行信号控制电路，打个比喻如果让8颗灯珠的第3颗灯亮，其他的7颗灯暗怎么做，见图，行信号通电（一般为正极）是一整行，驱动IC一个脚控制的8颗灯珠与行信号相交的那颗灯珠就亮。
相交的那颗灯亮
基本原理就是这样，之所以人类肉眼看不出来是因为LED显示屏的物理刷新频率特别高，调试软件上可以看到，基本在200Hz以上,在高刷新下每颗灯的颜色连续亮灭形成一帧一帧画面，一帧一帧画面再连续成动画。但手机或摄像机能拍出来扫描线来，尤其是16扫以上的，拍出来更明显。
